Merancang Bucket Elevator Brondolan Sawit



Pada suatu hari, alkisah seorang mandor sawit berencana akan membangun baru bucket elevator untuk PKS kapasitas 30 ton per jam di PTPN IV. Sang mandor sawit memikirkan kendala bucket yang terkadang tidak terisi penuh oleh brondolan dan beberapa bucket sering berlepasan (ompong). Sehingga pada saat beroperasi satu unit bucket elevator kapasitas 30 ton TBS per jam tidak terpenuhi. Dengan keterbatasan kondisi lapangan diatas sang mandor mendesain bucket elevator untuk kapasitas desain 40 ton per jam.

Diketahui :

1. Dimensi bucket diambil/ditetapkan berdasarkan space horizontal yang tersedia antara jarak bottom cross conveyor dengan distribution conveyor digester di PKS. Cocok kan Ndorr ??

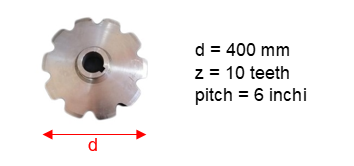

2. Sprocket ; n = 23 rpm

1.     3. Tinggi bucket elevator diambil/ditetapkan berdasarkan space vertical dengan sudut kemiringan tertentu antara bottom cros conveyor dengan top cross conveyor di PKS = 12 mtr

Rancanglah ?

Untuk PKS kapasitas 30 ton per jam :

1.     1. Jumlah bucket yang di rancang

2.     2. Jarak antar bucket pada roll chain 6 inchi

Rancangan Mandor Sawit PTPN IV :

Rule of thumb : Gerak Melingkar Beraturan

α (percepatan sprocket) = 0

ω (kecepatan sudut,rad/detik) = 2 x π x f = 2 x π x  n/60

V (kecepatan linier, meter/detik) = ω x r= 2 x π x  n/60  x r =  π x d x  n/60

S (jarak linier, meter) = v x t

Untuk merancang PKS kapasitas 30 ton per jam, kita ambil safety factor = 40 % atau = 1,4 x 30 ≈ 42 ton per jam

Beban brondolan yang diangkut oleh bucket elevator dalam satu jam ( 3.600 detik )

= 42 ton per jam x 65 % = 27,3 ton brondolan per jam

(dimana 65 % adalah asumsi fruit to bunch )

Panjang lintasan linier rantai untuk mengangkut 27,3 ton brondolan selama 3.600 detik (1 jam) :

S=v x t =  (π.d.n)/60  x t

                = (π.d.n)/60  x t = (3,14 x 0,4 x 23)/60  x 3600 = 1.733 meter

Dengan Panjang 1.733 meter, beban rantai mengangkut brondolan untuk 1 meter =

(27.300 kg)/(1.733 meter) = 15,75 kg brondolan per meter

Sehingga, beban rantai mengangkut brondolan untuk sepanjang 10 meter,

= 15,75 x 10 = 157,5 kg brondolan

Jika diasumsikan bucket hanya berisi 50 % brondolan :

Berat realisasi bucket = BJ brondolan x volume realisasi bucket

                         = 0,7 (ton brondolan)/m^3  x 0,038 m3 x 50 %

                                    = 0,0133 ton brondolan

                                    = 13,3 kg brondolan per bucket

Sehingga, jumlah bucket per 10 meter,

= 157,5 kg : 13,3,28 Kg = 11,84 bucket

Selanjutnya jarak antar bucket,

= 10 : 11,84 = 0,84 meter

Jumlah bucket yang diperlukan,

= 24 : 0,84 = 28,57 bucket ≈ 29 bucket

Jika diambil safety factor 40 %, maka jumlah bucket 1,4 x 29 =40,6 ≈ 41 bucket

(Jawaban Pertanyaan 1)



Jarak antar bucket,

= 24 meter : 41 bucket = 0,585 meter  (Jawaban Pertanyaan 2)

P = 6 inchi = 0,1524 meter

Sehingga, bucket di pasang setiap = 0,585 : 0,1524 = 3,84 = Diambil 4 link

====================================================================

Daftar Pustaka :
Sugiyono Vani. 2010. Jurus Sakti Menaklukkan Fisika SMA 1,2 & 3. PT Kawan Pustaka. Surabaya
