Tebal plat

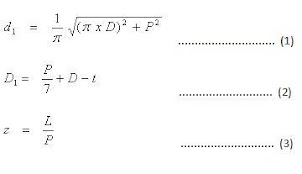

Menghitung bukaan daun ularan sebelum
ditarik :
Diketahui :
D = 285 mm
P = 0,8 D
Ditanya :
D1 = ............
?
Jawab :
D1 =
294 mm
Kesimpulan : D
< D1 atau 285
< 294
Jika : P = D = 285 mm, maka D1 = 299
Kesimpulan
: D
< D1 atau
: 285 <
299
Jika : P =
(1,2. D) mm, maka D1 =
305
Kesimpulan
: D
< D1 atau
: 285 < 299
LANGKAH-LANGKAH MENDESAIN SCREW CONVEYOR :
A.
Hitung
Kapasitas Conveyor (Q)
B. Buat (tentukan) sudut kemiringan Conveyor
Dimana :
k
= gaya puntir terhadap talang
Pt = gaya gesek massa terhadap talang
Jika :
D ≈ Dt ,
maka persamaan diatas menjadi :
Ada 3 (tiga) gaya gesek yang harus
diperhitungkan untuk menghitung gaya puntir total :
1. Gaya gesek maju massa terhadap talang untuk mengetahui
gaya puntir terhadap talang
K = tga x Pt ............................. dari persamaan (5)
=
tga
x (mtalang x
N)
dimana :
k = gaya puntir terhadap
talang
Pt =
gaya gesek massa terhadap talang
N (gaya
normal) = Q (kg)
mtalang
= koefisien gesek talang akibat massa
yang bergerak
2. Gaya Gesek maju massa terhadap daun ularan untuk mengetahui gaya puntir
terhadap daun ularan
W = k x mdaunularan
Dimana :
W = gaya puntir terhadap daun ularan
3. Gaya gesek akibat (berat shaft + berat daun conveyor)
terhadap bushing untuk mengetahui gaya puntir terhadap bushing
Pb = mbushing
x (k + w + (berat shaft dan daun
conveyor))
Dimana :
Pb =
gaya puntir terhadap bushing
Sehingga gaya puntir total (Ptotal) yang diperlukan =
Ptotal =
k + w
+ Pb
dimana :
N
= daya (HP)
Contoh soal :
Diketahui
:
D = 540 mm
; d = 220 mm ; L = 6000 mm
; P = 370 mm
; BJ padatan = 0,65 (kg/dm3 atau
kg/ltr) dimana padatan memenuhi setengah daun conveyor ; mtalang =
0,8 ; mdaunularan = 0,5 ;
mbushing = 0,1 (dua bushing) ; berat shaft + daun
ularan = 150 kg
Hitung daya penggerak ........................ (HP), jika :
n1 = 45 rpm
n2 = 20 rpm
Jawab
:

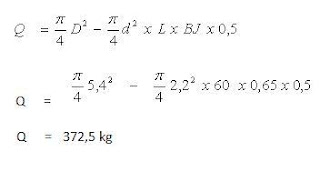

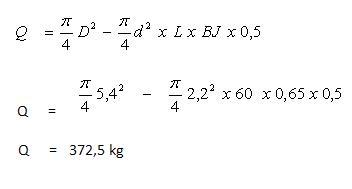

A. Hitung Kapasitas Conveyor (jika padatan memenuhi
setengah daun conveyor) :
B.
Tentukan sudut kemiringan Conveyor :
Tg a = 0,310091
a = 17,23o
C.
Tentukan sudut kemiringan Conveyor :
1. Gaya gesek maju
massa terhadap talang. Untuk mengetahui gaya puntir terhadap talang
K = tga x Pt
=
tga
x (mtalang x
N)
=
0,310091 x (0,8 x 372,5)
=
89,4 kg
2. Gaya gesek maju
massa terhadap daun ularan. Untuk
mengetahui gaya puntir terhadap daun ularan
W =
k x mdaunularan
= 89,4 x 0,5
= 149 kg
3. Gaya gesek akibat
(berat shaft + berat daun conveyor) terhadap bushing. Untuk mengetahui gaya
puntir terhadap bushing
Pb = mbushing x (k +
w + (berat shaft dan daun conveyor))
=
0,1 x (89,4 + 149 + 150)
= 39 kg
Sehingga gaya
puntir total (Ptotal) yang
diperlukan =
P total =
k + w
+ Pb
= 89,4 +
149 + 39
= 277,4 kg
D.

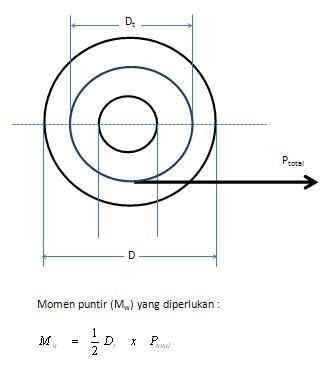

Hitung daya penggerak
:
Dimana :
Mw =
½ (Dt) x Ptotal
= ½ ((D +
d)/2) x
Ptotal
= ½ ((54 +22)/2)
x 277,4
= 5270,6
kg.cm
N = (5270,6 kg.cm) x (45 rpm) / 71620
= 3,3 HP
Ambil : SF =1,5
Maka daya
dibutuhkan = 3,3 x 1,5 = 5 HP
Jumlah daun (z)
Z =
6000/370 = 16,2 buah daun
Kapasitas tiap
daun =
372,5 kg/16,2 daun = 22,9 kg/daun
Kapasitas
putaran/menit = 22,9 kg/daun x 45 rotasi/menit
Jika n2 = 20 rpm....... lanjut bahas sendiri ya......... (easy)
Jika screw conveyor mendaki dengan sudut 5o,......
tinggal masukkan di gaya Normalnya
Jika ularannya salah dan gak beroperasi sesuai desain, berarti ” ULAR KADUT”
|
